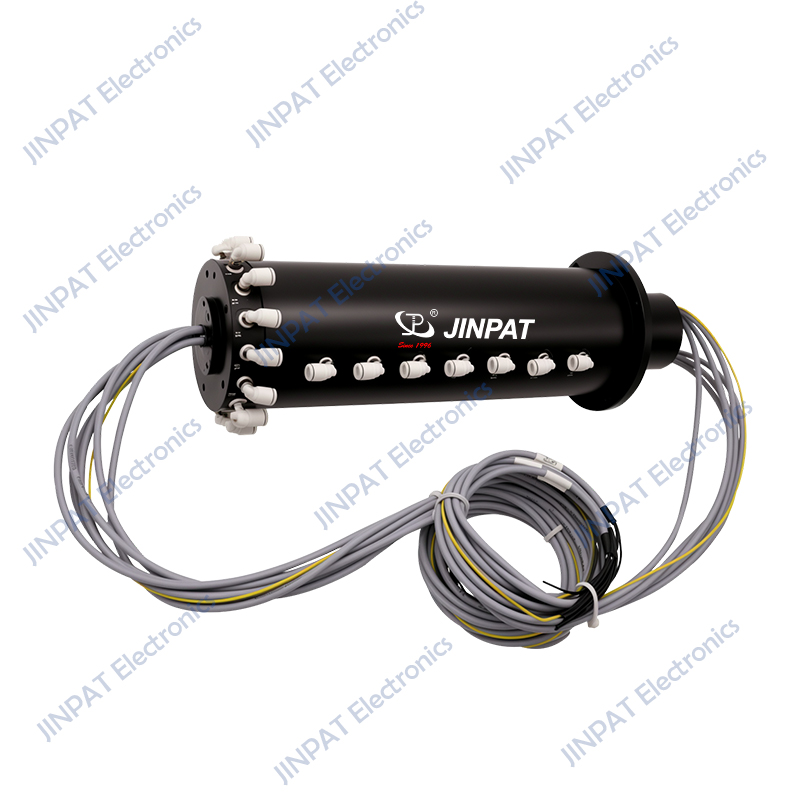

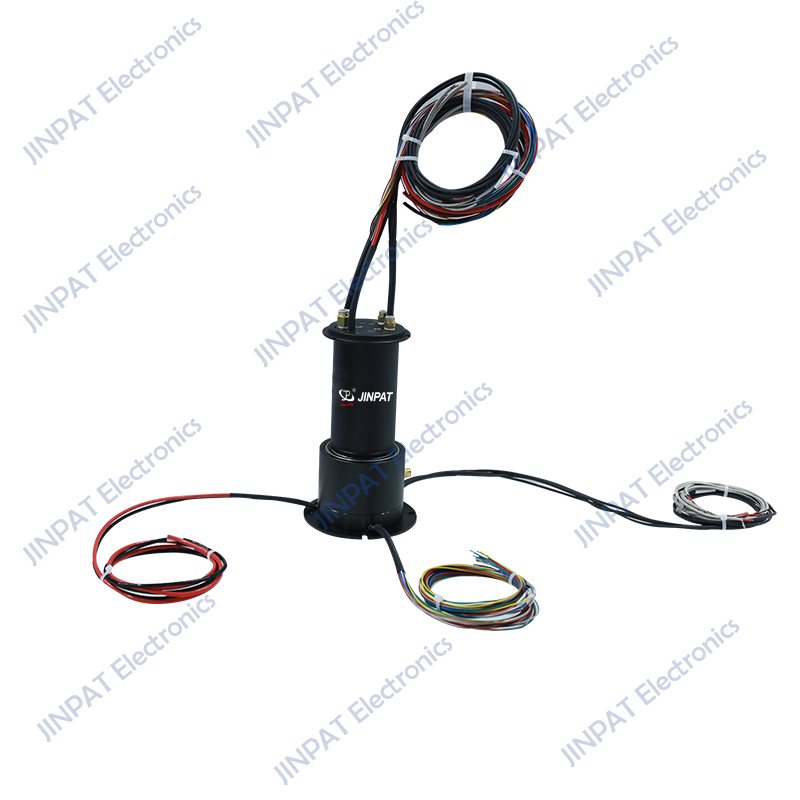

LM 電気・空気一体型スリップリングカプセル

製品の詳細

主な特長:

◎電気＋空気の一体伝送
電力・信号と空気を同時に伝送し、回転機構の配線・配管を簡素化
◎カプセル型コンパクト構造
小型設備や省スペース設計の装置に最適
◎多回路対応
電気回路：6～24回路
空気通路：1～24通路
◎多様なガス媒体に対応
圧縮空気、真空、窒素、水素などの不活性ガス
◎低トルク設計
高精度回転機構や自動化設備にも適用可能
◎M5ポート採用
φ2～φ6チューブに対応し、配管接続が容易

カスタマイズ対応
LMシリーズは、お客様の装置仕様に合わせて以下のカスタマイズが可能です。

◎使用温度範囲の拡張

◎特殊ガス媒体対応
◎高回転仕様
◎高IP保護等級（防塵・防水）
◎回路数・通路数のカスタム設計

主な用途
◎FA自動化設備
◎産業用ロボット
◎半導体製造装置
◎検査・測定装置
◎医療機器

製品名	LM 電気・空気一体型スリップリングカプセル
気体伝送部
通路数（ガス流路）	1～24通路
接続ねじ仕様	M5
オリフィス径	φ3 mm
対応媒体	空気、真空
最高使用圧力	正圧：1 MPa; 負圧（真空）：-95 kPa
無負荷時回転トルク	≤0.3～15.0 N·m

電気スリップリング部
回路数	6～24回路
定格電圧	0～240 VAC／DC
耐電圧	500 VAC@50Hz）
絶縁抵抗	1000 MΩ以上(@500 VDC）
使用回転数	0～100 rpm ～ 300 rpm
接点材質	金－金接点（Gold to Gold）
ハウジング材質	アルミニウム合金（黒色）＋エンジニアリングプラスチック
リード線長さ	固定側（ステータ）：250 mm；回転側（ロータ）：250 mm
使用温度範囲	-20℃ ～ +60℃
使用湿度範囲	60%RH以下（結露なきこと）
保護等級	IP40
