LPHF-02C 高周波スリップリング

高周波回転コネクタは連続回転の装置中に用いられて、固定部分と回転部分の間に高周波信号と高速度信号を転送できます。周波数500MHz-50GHzまでのアナログ信号及び高速デジタル信号も伝送可能です。このようなスリップリングの構造がコンパクトで、性能が安定して，しゃへい性がよくて、妨害防止能力も強くて他の設備に集積しやすいです。このシリーズは高周波スリップリングと高周波電気ハイブリッドスリップリング二つタイプがあります。

高周波スリップリング 高周波回転継手 RF rotary joint HFRJ

詳細はpdfを参照する

製品の詳細

お客様のニーズに合わせて個性的なカスタマイズ方案の提供することをサポートしていて、ご要望がありましたら、お気軽にご相談ください。


製品名

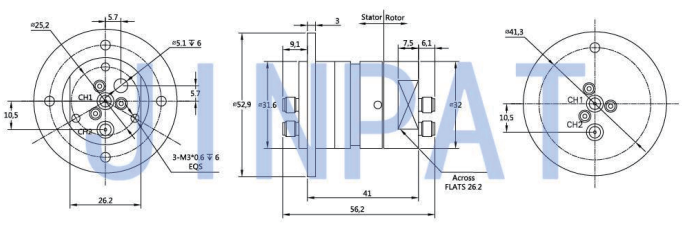

LPHF-02C 高周波スリップリング
チャンネル   CH1/CH 2
特性インピーダンス     SMA-F (50Ω）
頻度範囲     DC-18GHz、DC-13GHz
最大パワー    1KW
最大定在波比     1.3@DC-8GHz、1.5@8-18GHz
定在波比     0.1
最大挿入損失     0.4dB@DC-8GHz、1.0dB@8-18GHz
挿入損失         0.1dB
起動トルク      0.05Nm
連続回転モーメント      0.05Nm
最大回転速度      60rpm
寿命      500万回転
ハウジング材料      アルミニウム合金
ハウジング表面処理      クロムめっき
重量      130g
IP保護等級      IP60
