USB 2.0対応中空スリップリングFAQ 回転テーブル設計で確認すべきポイント

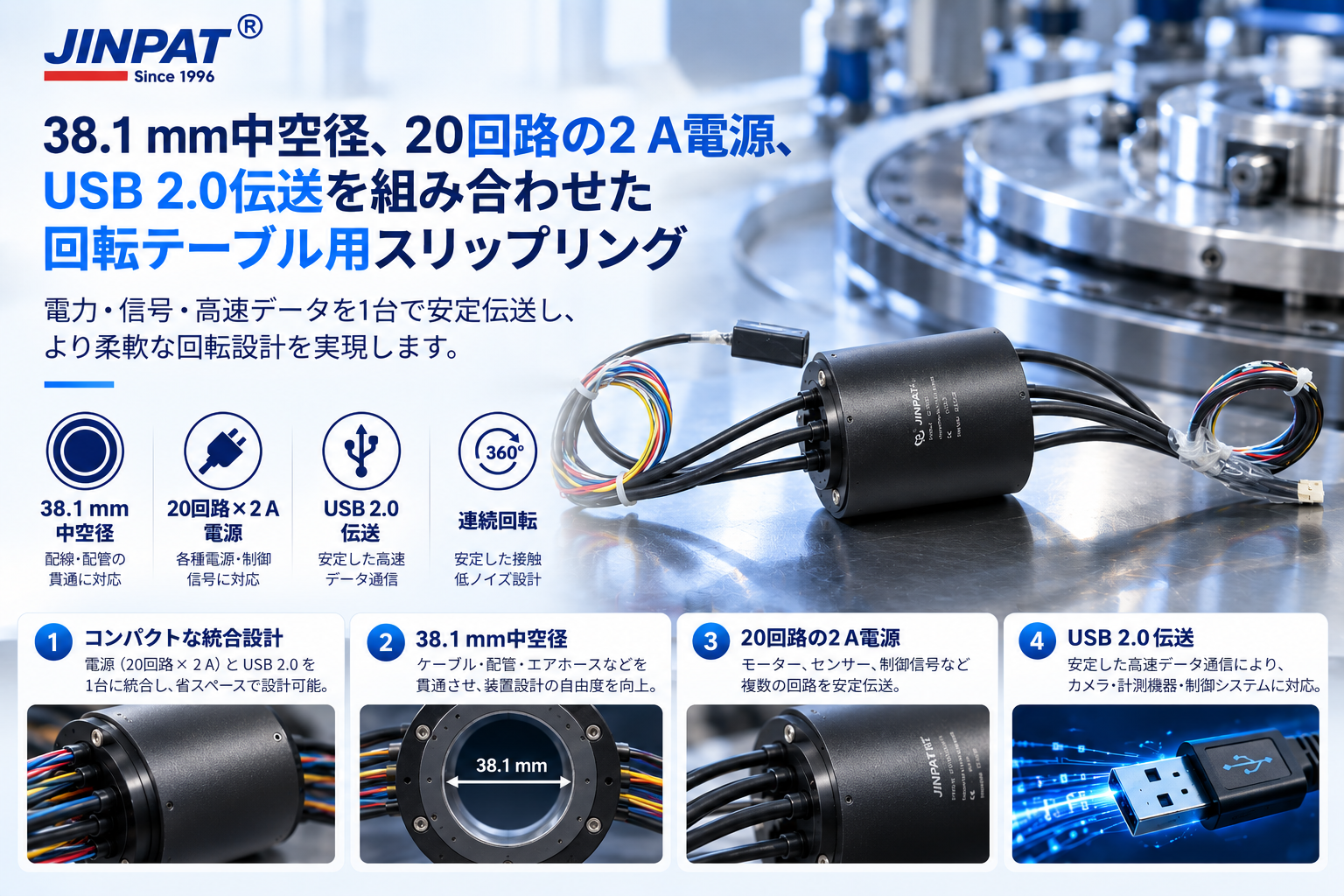

LPT038-2002-U2は、回転テーブル向けに38.1 mmの中空径、20回路の2 A電源、1系統のUSB 2.0伝送を組み合わせたスリップリングです。ここでは、設計および購入前によく確認される項目をまとめます。

USB 2.0信号を回転部へ伝送できますか

はい。この構成にはUSB 2.0用の伝送系統が1組含まれています。実際のシステムでは、ホスト、デバイス、固定側および回転側のケーブルを含む全体経路で確認する必要があります。

中空径は何mmですか

中空径は38.1 mmです。中心部にシャフト、配管、別のケーブルなどを通す場合は、通過物の最大外径だけでなく、公差、偏心、組立方法も確認してください。

電源回路はいくつありますか

原資料の構成は20回路で、各回路は2 Aです。使用電圧、同時通電条件、ピーク負荷は案件ごとに確認が必要です。複数回路をまとめて一つの大電流回路として扱うことはできません。

USB 2.0と電源を同じ筐体に入れても問題ありませんか

複合スリップリングでは、電源と高速信号を同じ機械筐体に配置できます。ただし、内部の回路配置、シールド、ケーブル、接地を用途に合わせて設計する必要があります。USB 2.0の動作はスリップリング単体だけでなく、システム全体で評価します。

どのような回転テーブルに使用できますか

検査装置、撮影装置、組立装置など、中心に空間を残しながら電源とUSB 2.0を回転部へ送る用途が考えられます。ただし、具体的な適合性は回転速度、荷重、取付寸法、使用環境によって決まります。

回転速度はどのように指定しますか

定常速度だけでなく、加速、減速、正逆転、停止回数を伝えてください。間欠運転と連続運転では接点の使用条件が異なります。承認図の速度条件を超えて使用しないでください。

USBケーブルの長さは重要ですか

重要です。固定側と回転側のケーブル、コネクタ、延長部を含む全長が通信品質に影響します。使用する機器と必要なケーブル長を見積依頼時に提示し、実機構成で確認してください。

コネクタは変更できますか

案件に応じてケーブル端末やコネクタを検討できる場合があります。希望するコネクタ型式、取付方向、パネル条件、ケーブル長を指定してください。変更は電気性能と取付スペースの両方から評価します。

取付時に注意することは何ですか

固定側と回転側を正しく区別し、芯ずれや不要な軸荷重を避けてください。ケーブルには適切なストレインリリーフを設け、最小曲げ半径を守ります。中空部を通る部品がローターと接触しないことも確認します。

USB 2.0の安定性はどのように確認しますか

原資料では安定伝送が特徴として記録されています。量産前には、使用するホストとデバイス、ケーブル長、回転速度、温度条件を組み合わせたシステム試験を推奨します。未確認の転送速度やエラー率を保証値として掲載しないでください。

IP等級や使用温度は分かりますか

今回の原資料には具体値が記載されていません。必要なIP等級、動作温度、湿度、粉じん、水の影響を提示し、選定時に確認してください。

見積依頼では何を伝えればよいですか

次の情報を準備してください。

· 回転テーブルの図面

· 必要な中空径

· 電源回路数、電流、電圧

· USB 2.0機器とケーブル長

· 回転速度と運転パターン

· ケーブルおよびコネクタ条件

· 設置方向

· 温度、湿度、粉じん、水の影響

· 必要な寿命と保守条件

標準構成を変更できますか

回路数、ケーブル長、コネクタ、取付寸法などを調整できる場合があります。変更内容によって外形や内部構造が変わるため、最終仕様は個別に確認します。

LPT038-2002-U2は、中空部を確保しながら20回路の電源とUSB 2.0を回転テーブルへ伝送する構成です。採用前には、機械図面とUSBシステム構成を共有し、実際の運転条件に合わせて確認してください。
